Comprendre les raccords de plomberie
Les raccords sont les pièces essentielles qui relient les tuyaux entre eux et permettent de créer un réseau de plomberie fonctionnel. Que vous rénoviez une salle de bain à Lausanne, remplaciez un robinet à Genève ou fassiez installer une nouvelle cuisine à Zürich, comprendre les différents types de raccords vous aidera à mieux communiquer avec votre plombier et à comprendre les devis.
En Suisse, les installations de plomberie doivent respecter les normes SIA et les prescriptions cantonales. Le choix du bon raccord dépend du matériau des tuyaux, du type de fluide transporté (eau froide, eau chaude, gaz) et de la pression du réseau.
Ce guide passe en revue les principaux types de raccords, leurs avantages et leurs applications concrètes.
Les matériaux de raccords
Le cuivre
Le cuivre reste un matériau de référence en plomberie suisse. Les raccords cuivre existent en deux catégories :
- Raccords à souder : la brasure capillaire (brasage tendre à l'étain ou brasage fort à l'argent) assure une liaison permanente et très fiable
- Raccords à sertir : une technologie moderne qui ne nécessite pas de flamme, idéale pour les interventions en milieu habité
Avantages : durabilité exceptionnelle (50 ans et plus), résistance à la corrosion, recyclable Prix : 2 à 15 CHF par raccord selon le diamètre

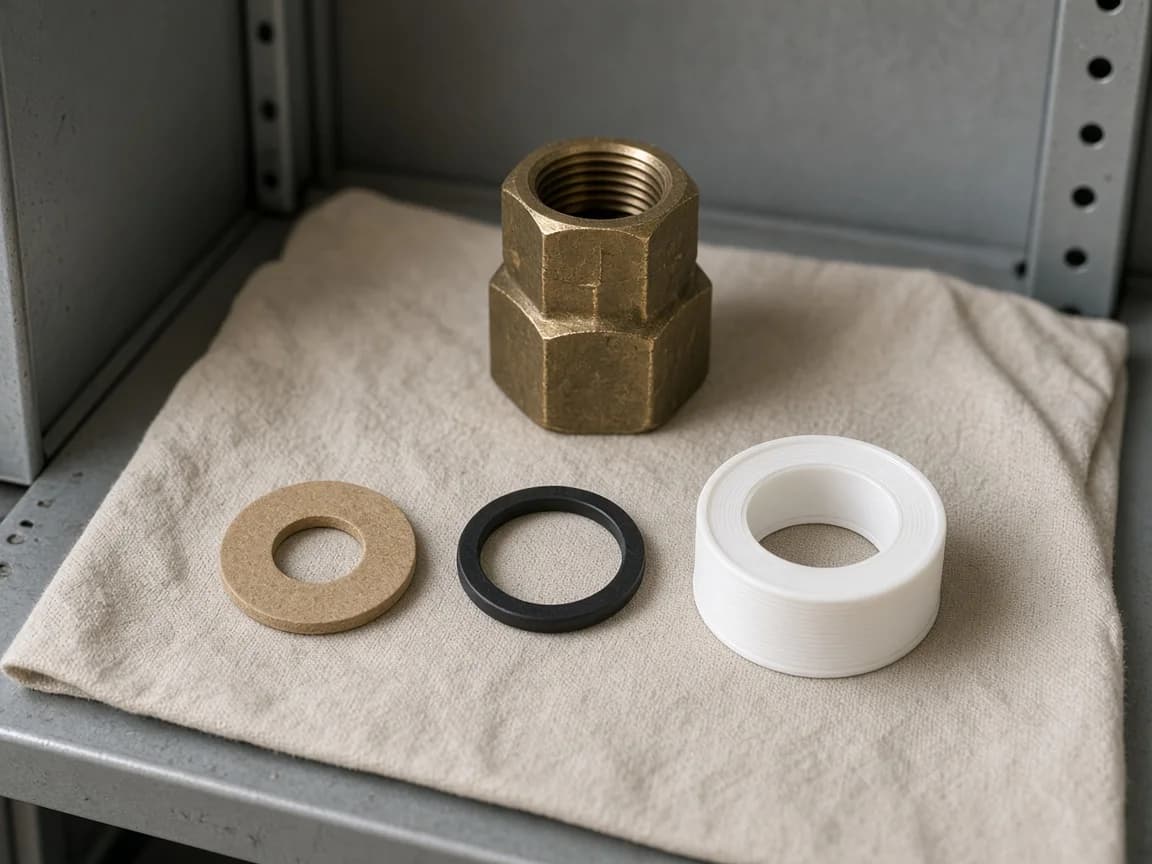

Le laiton
Les raccords en laiton (alliage cuivre-zinc) sont utilisés pour les connexions filetées :
- Raccords mâle-femelle : pour connecter des éléments de diamètres ou de matériaux différents
- Raccords de transition : pour passer du cuivre au PER ou au multicouche
Avantages : excellente résistance à la corrosion, compatible avec tous les matériaux Prix : 3 à 25 CHF par raccord
Le PER (polyéthylène réticulé)
Les raccords PER sont spécifiques aux tuyaux en polyéthylène réticulé :
- Raccords à sertir : les plus fiables, nécessitent une pince à sertir professionnelle
- Raccords à compression : démontables, adaptés aux installations accessibles
- Raccords à glissement : technologie push-fit pour une pose rapide
Avantages : légers, faciles à poser, pas de corrosion Prix : 3 à 20 CHF par raccord
Le multicouche
Les raccords multicouche sont conçus pour les tubes aluminium-PER :
- Raccords à sertir : la solution la plus fiable pour les installations encastrées
- Raccords à compression : pour les installations apparentes et accessibles
Avantages : excellente étanchéité, compatibilité avec le cuivre existant Prix : 5 à 30 CHF par raccord
Les types de raccords par forme
Le coude (90° et 45°)
Le coude permet de changer la direction d'une canalisation :
- Coude 90° : changement de direction à angle droit, le plus courant
- Coude 45° : changement de direction progressif, utilisé pour les évacuations (meilleur écoulement)
- Coude mâle-femelle : pour la transition vers un élément fileté (robinet, vanne)
Utilisation typique : contournement d'un obstacle, raccordement mural, angle de pièce
Le té
Le té (ou raccord en T) permet de créer une dérivation sur une canalisation existante :
- Té égal : les trois sorties ont le même diamètre
- Té réduit : une des sorties a un diamètre inférieur (alimentation d'un point d'eau secondaire)
- Té de visite : avec bouchon dévissable pour l'entretien des canalisations d'évacuation
Utilisation typique : alimentation de plusieurs points d'eau depuis une conduite principale
Le manchon
Le manchon est un raccord droit qui relie deux tuyaux bout à bout :
- Manchon égal : même diamètre des deux côtés
- Manchon réduit (réduction) : permet de passer d'un diamètre à un autre
- Manchon de réparation : pour réparer une section de tuyau endommagée sans tout remplacer
Utilisation typique : prolongation d'une canalisation, réparation, transition de diamètre
Le raccord union
Le raccord union (ou raccord démontable) est composé de trois pièces et permet de démonter facilement une portion de tuyauterie :
- Deux écrous et un joint d'étanchéité central
- Indispensable pour le remplacement d'appareils (chauffe-eau, compteur d'eau, vanne)
Utilisation typique : en amont et en aval de chaque appareil démontable
Le bouchon
Le bouchon ferme l'extrémité d'une canalisation :
- Bouchon mâle : se visse dans un raccord femelle
- Bouchon femelle (cap) : se visse sur un raccord mâle
- Bouchon à souder : pour les installations cuivre permanentes
Utilisation typique : condamnation d'un ancien point d'eau, attente pour une future installation
Le mamelon
Le mamelon est un court tronçon de tube fileté mâle aux deux extrémités :
- Mamelon égal : même filetage des deux côtés
- Mamelon réduit : deux diamètres différents
- Mamelon hex (hexagonal) : avec une partie plate pour faciliter le serrage à la clé
Utilisation typique : liaison entre deux raccords femelle, raccordement de vannes
Les raccords rapides et modernes
Raccords instantanés (push-fit)
Ces raccords innovants permettent une connexion sans outil :
- On pousse simplement le tuyau dans le raccord
- Un mécanisme de griffes et un joint torique assurent l'étanchéité
- Démontables avec un outil de déverrouillage
Marques courantes en Suisse : John Guest, Tectite (Geberit) Prix : 8 à 35 CHF par raccord Avantage : pose en quelques secondes, idéal pour les dépannages d'urgence
Raccords à sertir
La technologie de sertissage est devenue le standard professionnel en Suisse :
- Le raccord est positionné sur le tuyau
- Une pince à sertir hydraulique ou électrique comprime le raccord sur le tuyau
- La liaison est permanente et garantie étanche
Marques courantes : Geberit Mapress, Viega Profipress, Uponor Prix : 5 à 40 CHF par raccord (hors coût de la pince, environ 2'000 à 4'000 CHF)
Choisir le bon raccord : les règles essentielles
Compatibilité des matériaux
Ne mélangez jamais des matériaux incompatibles sans raccord de transition :
- Cuivre + acier galvanisé : risque de corrosion galvanique (utiliser un raccord diélectrique)
- Cuivre + PER : utiliser un raccord de transition spécifique
- Multicouche + cuivre : les raccords à sertir multicouche sont directement compatibles
Diamètre et filetage
En Suisse, les diamètres courants sont :
- 12 mm : alimentation d'un seul point d'eau (lavabo, WC)
- 15 mm : alimentation standard (cuisine, salle de bain)
- 18 mm : alimentation de plusieurs points d'eau
- 22 mm : colonne principale d'un logement
- 28 mm et plus : colonne montante d'immeuble
Les filetages suivent la norme ISO 228 (filetage cylindrique) ou ISO 7 (filetage conique pour le gaz).
Pression et température
Vérifiez toujours les caractéristiques du raccord :
- Pression nominale : 10 bars minimum pour l'eau potable en Suisse
- Température maximale : 90°C minimum pour les circuits d'eau chaude
- Certification : les raccords doivent porter le marquage SVGW pour l'eau potable
Quand faire appel à un plombier ?
Si les raccords de type compression ou push-fit sont accessibles au bricoleur averti, la plupart des travaux de plomberie en Suisse nécessitent l'intervention d'un professionnel certifié CFC :
- Raccords à souder : manipulation de la flamme, risque d'incendie
- Raccords à sertir : outillage professionnel coûteux
- Installations encastrées : aucune marge d'erreur
- Raccordement gaz : obligatoirement réalisé par un installateur agréé
